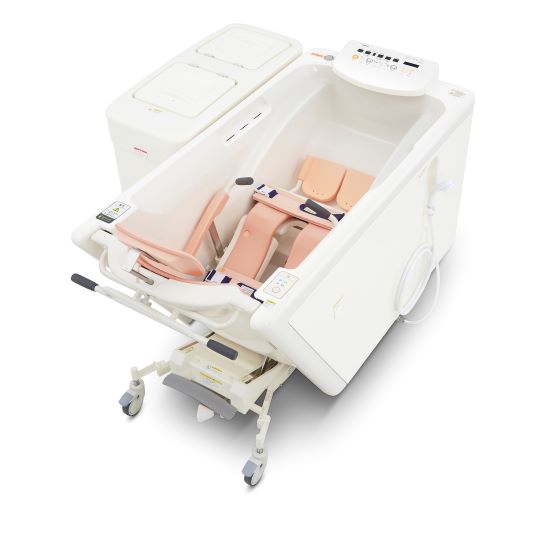

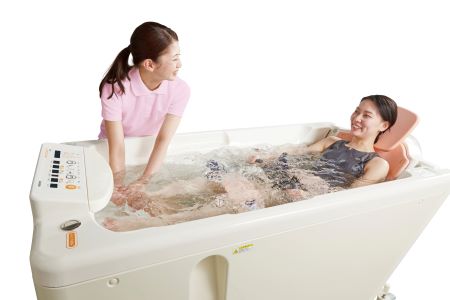

シャトルフィット
コンパクトサイズなのに、広々したゆったりくつろげる入浴。
コンパクトながら快適な入浴姿勢を実現。
ニーズに合わせて選べる「新湯タイプ」と「ろ過タイプ」。
ニーズに合わせて選べる「新湯タイプ」と「ろ過タイプ」。
製品カタログ ダウンロード
CADデータ ダウンロード
■シャトルフィット［A88F］新湯タイプ
■シャトルフィット［A88FS］ろ過タイプ
他機種をご確認頂く場合は、
下記をクリックしてください。
下記をクリックしてください。
主な特徴
自由度が高く、様々なレイアウトにフィット
限られた浴室スペースを有効に使うことができます
パナソニックハウジングソリューションズ株式会社

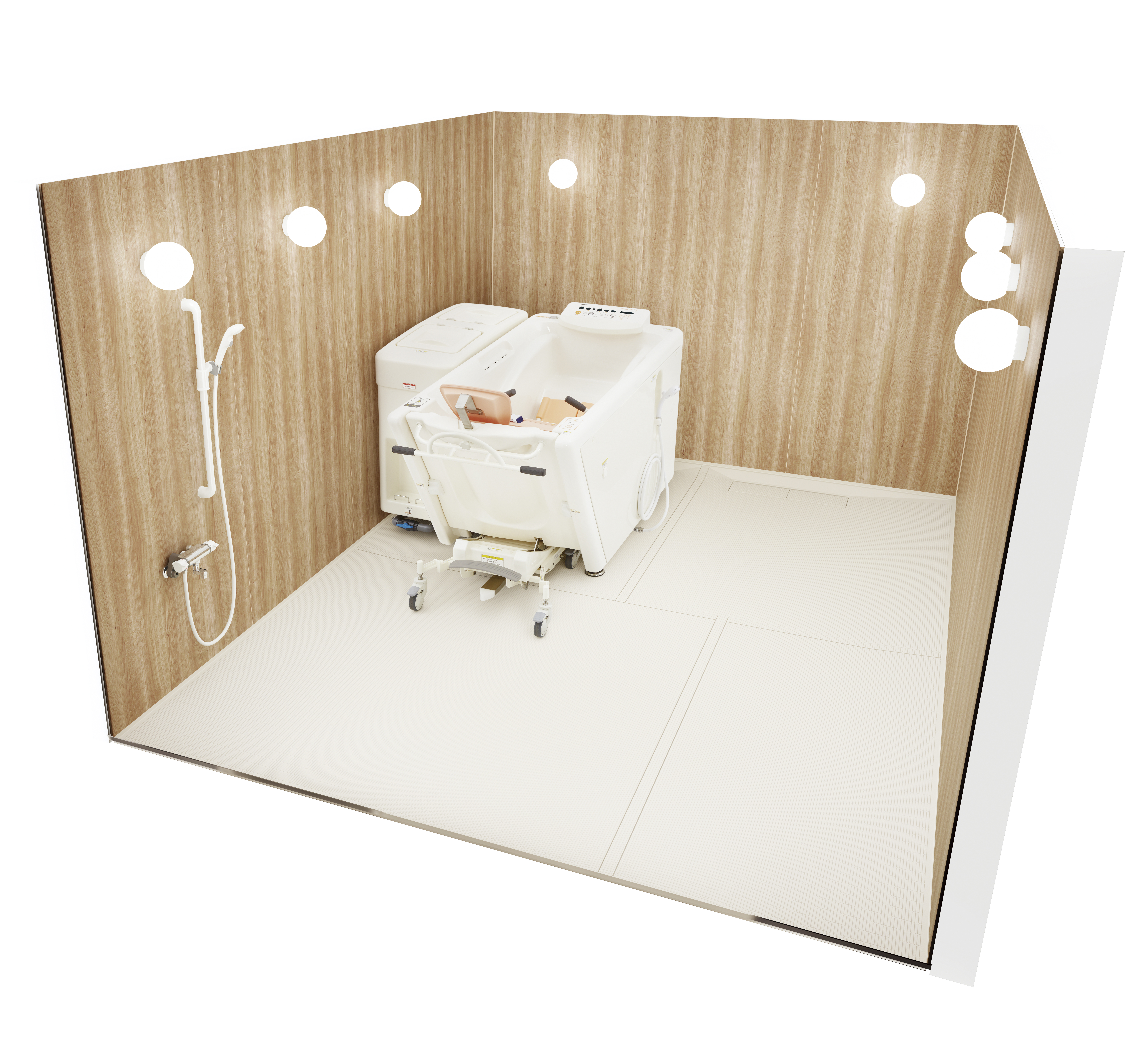

※3040サイズのユニットバスイメージ
扉がないのであらゆる方向からアプローチできます。
さらに貯湯タンクは左右どちらにも置けるので、レイアウトの幅が広がります。
※ 貯湯タンクは浴槽の横や後ろまたL字型にも設置可能です。
さらに貯湯タンクは左右どちらにも置けるので、レイアウトの幅が広がります。
※ 貯湯タンクは浴槽の横や後ろまたL字型にも設置可能です。

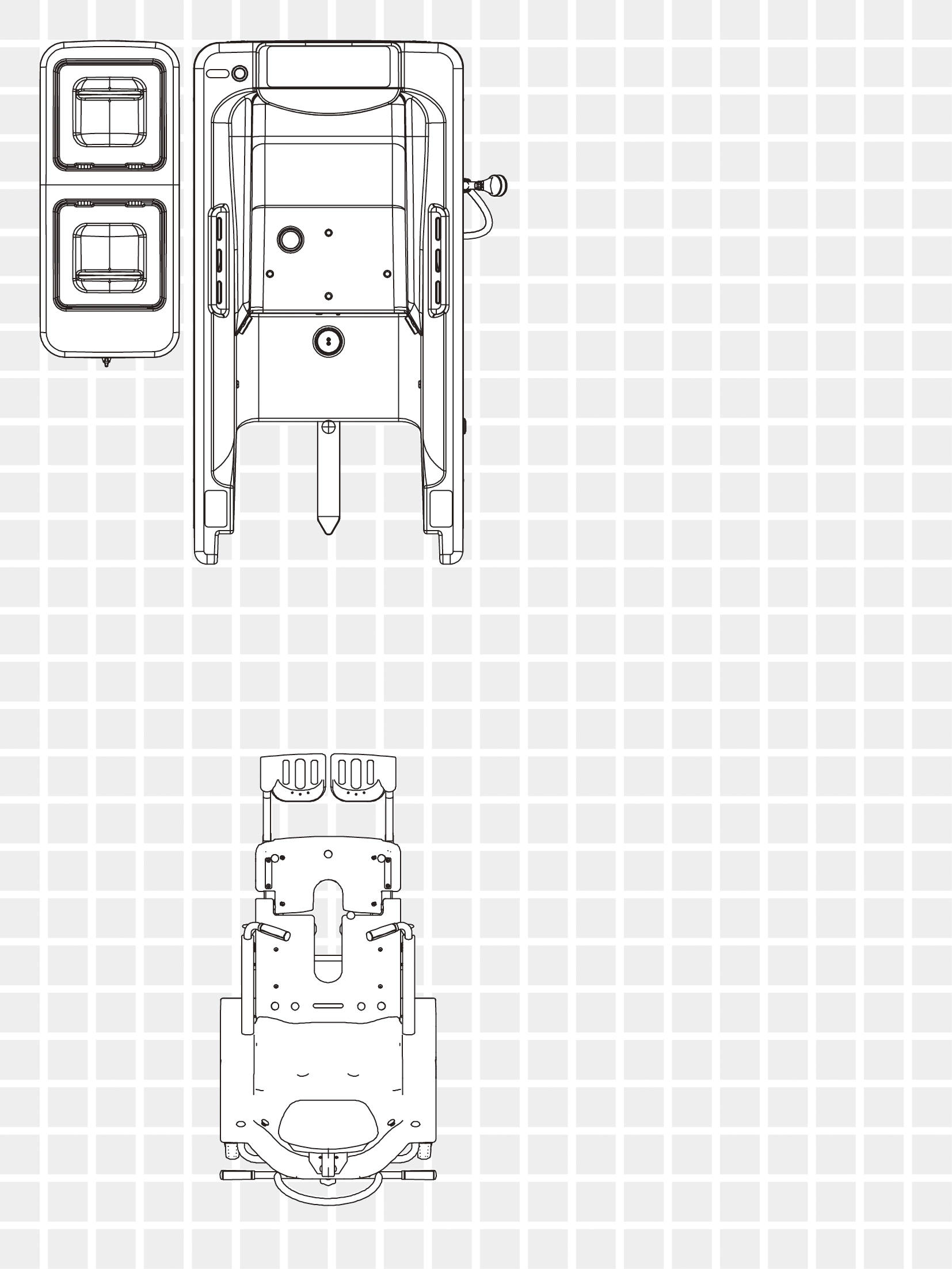

Side

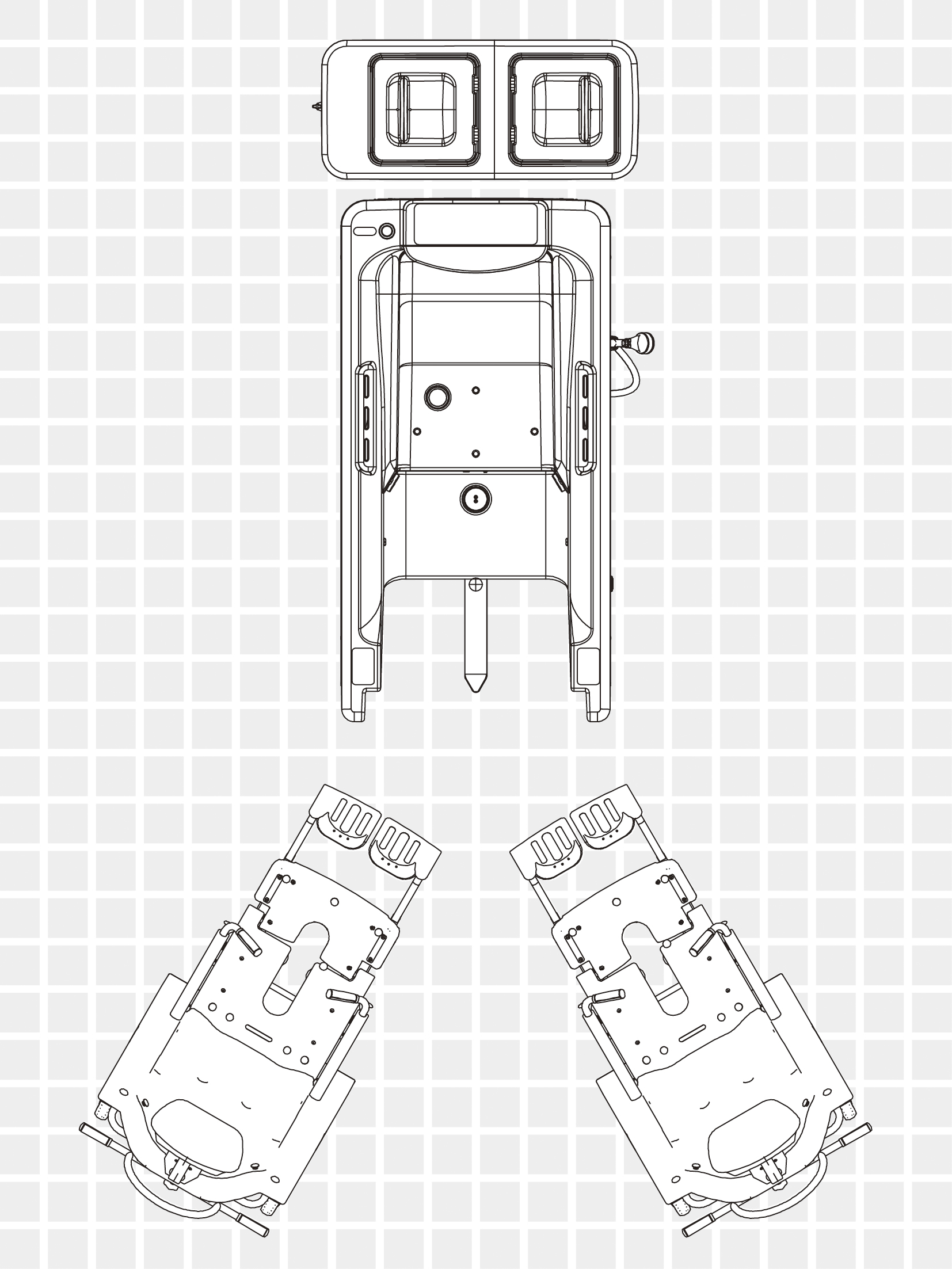

Back

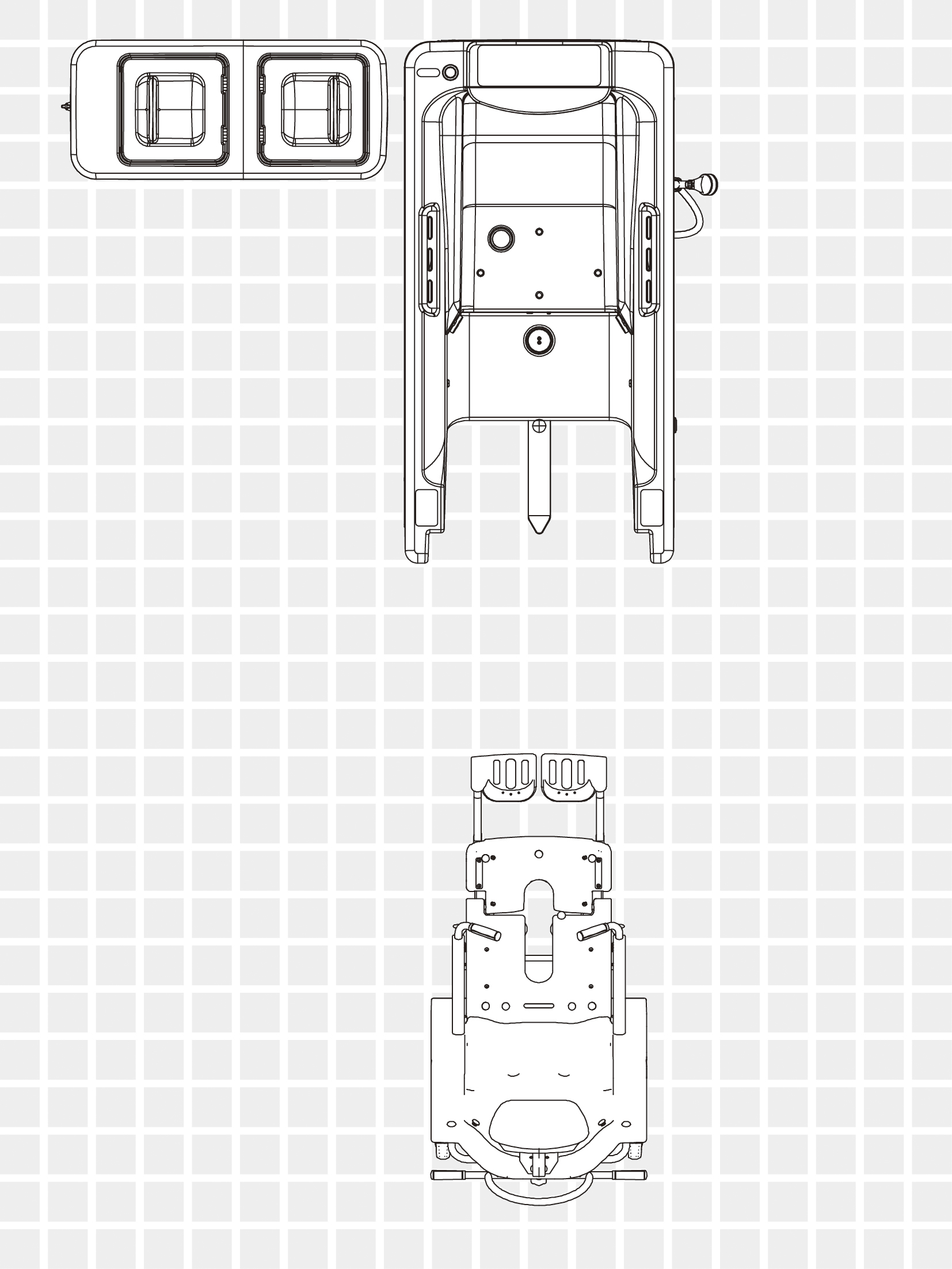

L-type

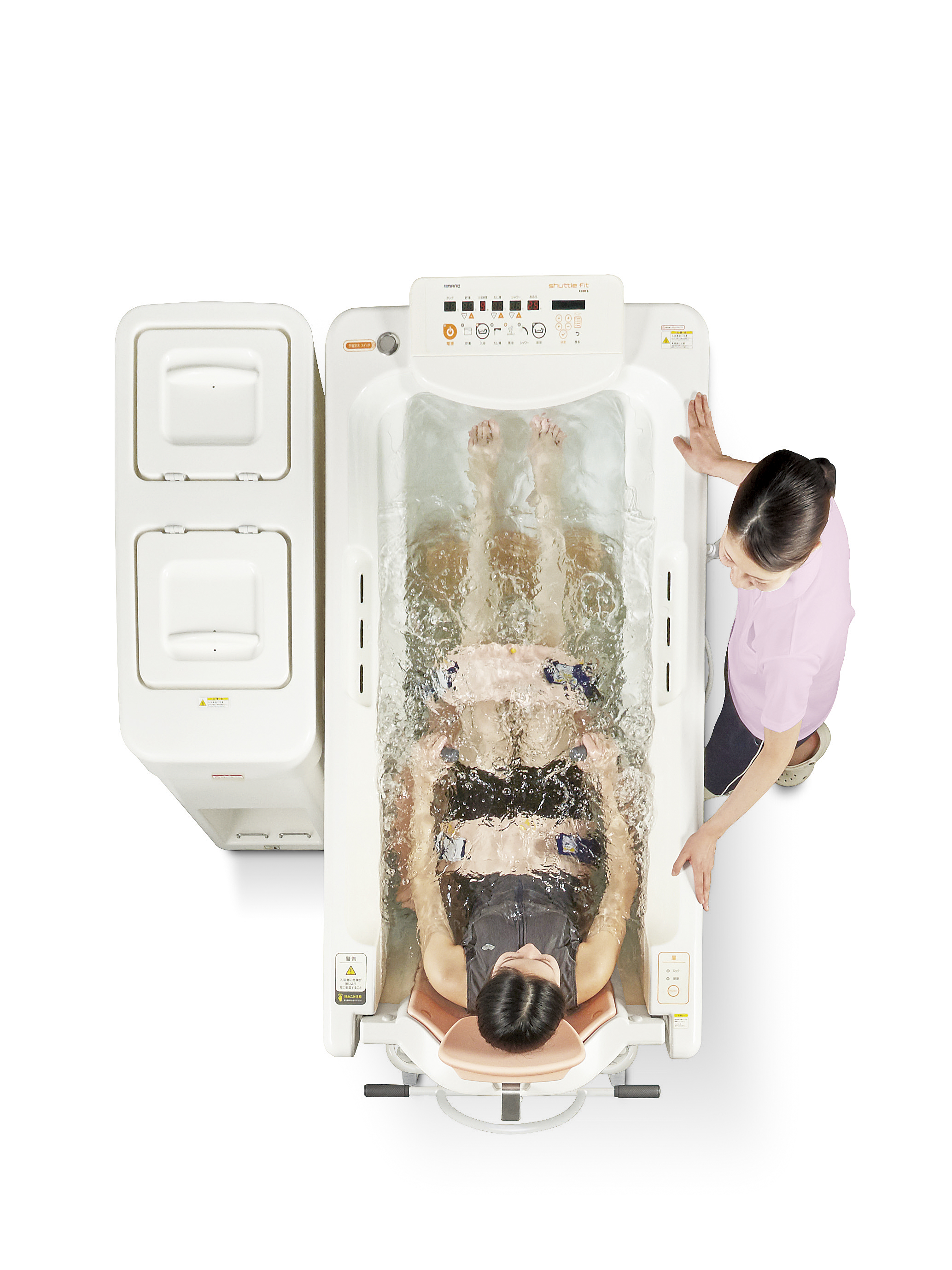

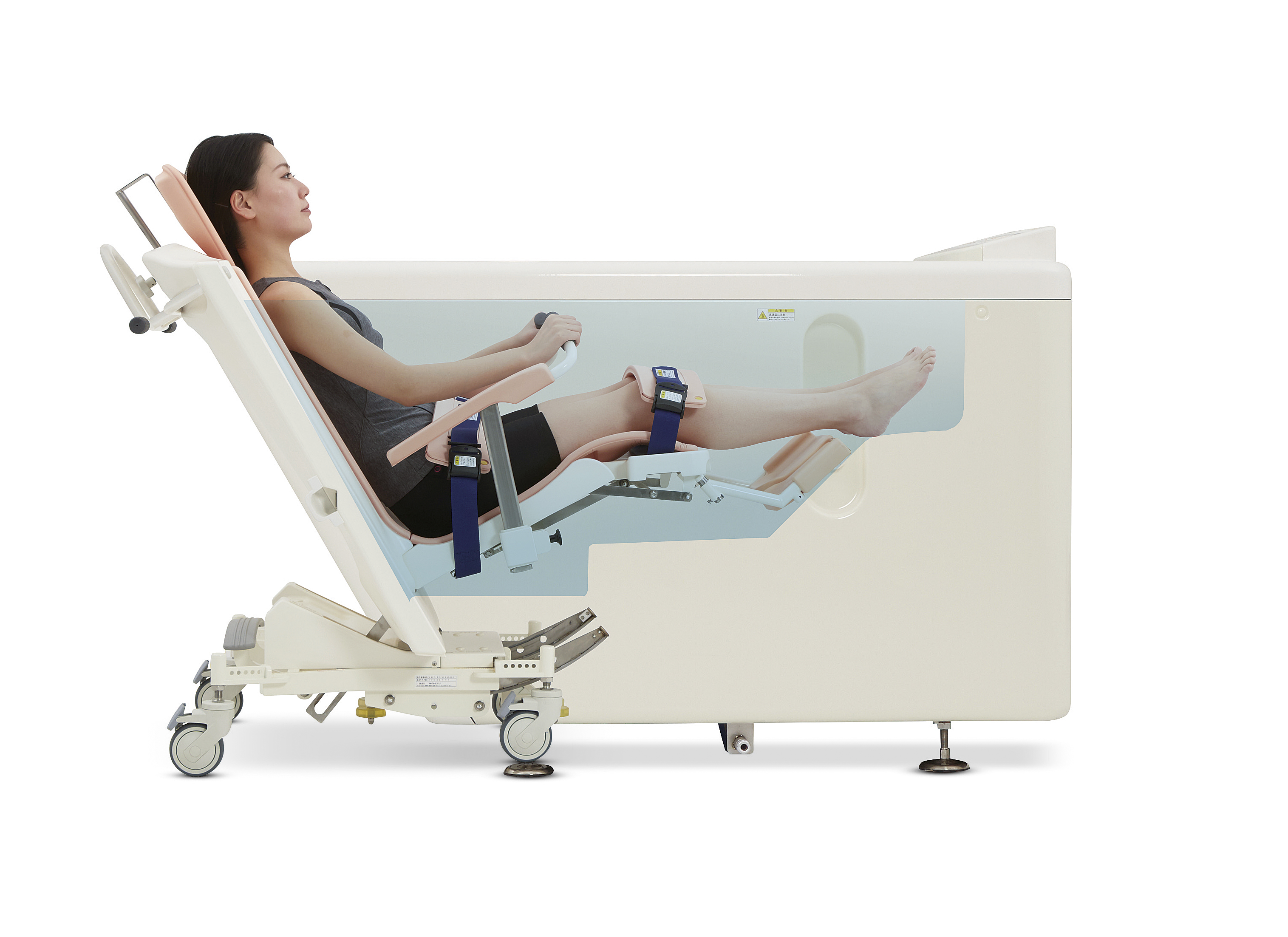

コンパクトサイズでも脚をのばしてゆったり入浴
高身長の方の場合、足元を伸ばす事ができるため、
ゆったりとした入浴姿勢をとる事ができます。
「足置きスペース」と「介助しやすい縁高」により、
足元が隠れないため、しっかりケアができる。
足元が隠れないため、しっかりケアができる。

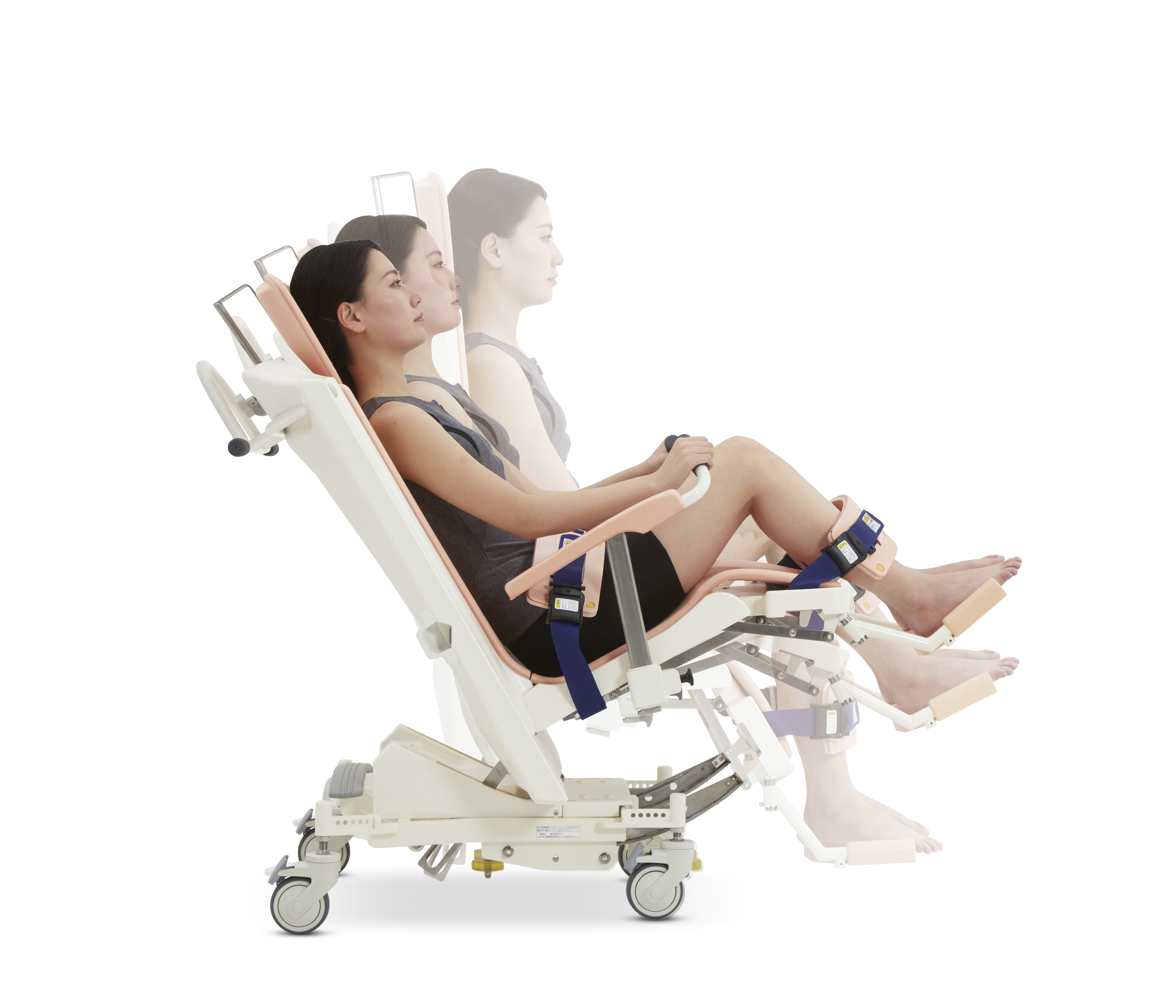

腰痛予防を追求したスムーズチルト機構
入浴者にやさしい楽々チルト
チルト操作が軽くスムーズに行えるようになりました。スイングするように入浴姿勢にチルトします。
背中のリクライニングに連動し、脚上げがおこなえます。
背中のリクライニングに連動し、脚上げがおこなえます。
- 3段階チルトリクライニング機構
- 座面高さ約43cm（前傾時）
- 背リク連動膝リク
細部までこだわった快適なシャワーチェア

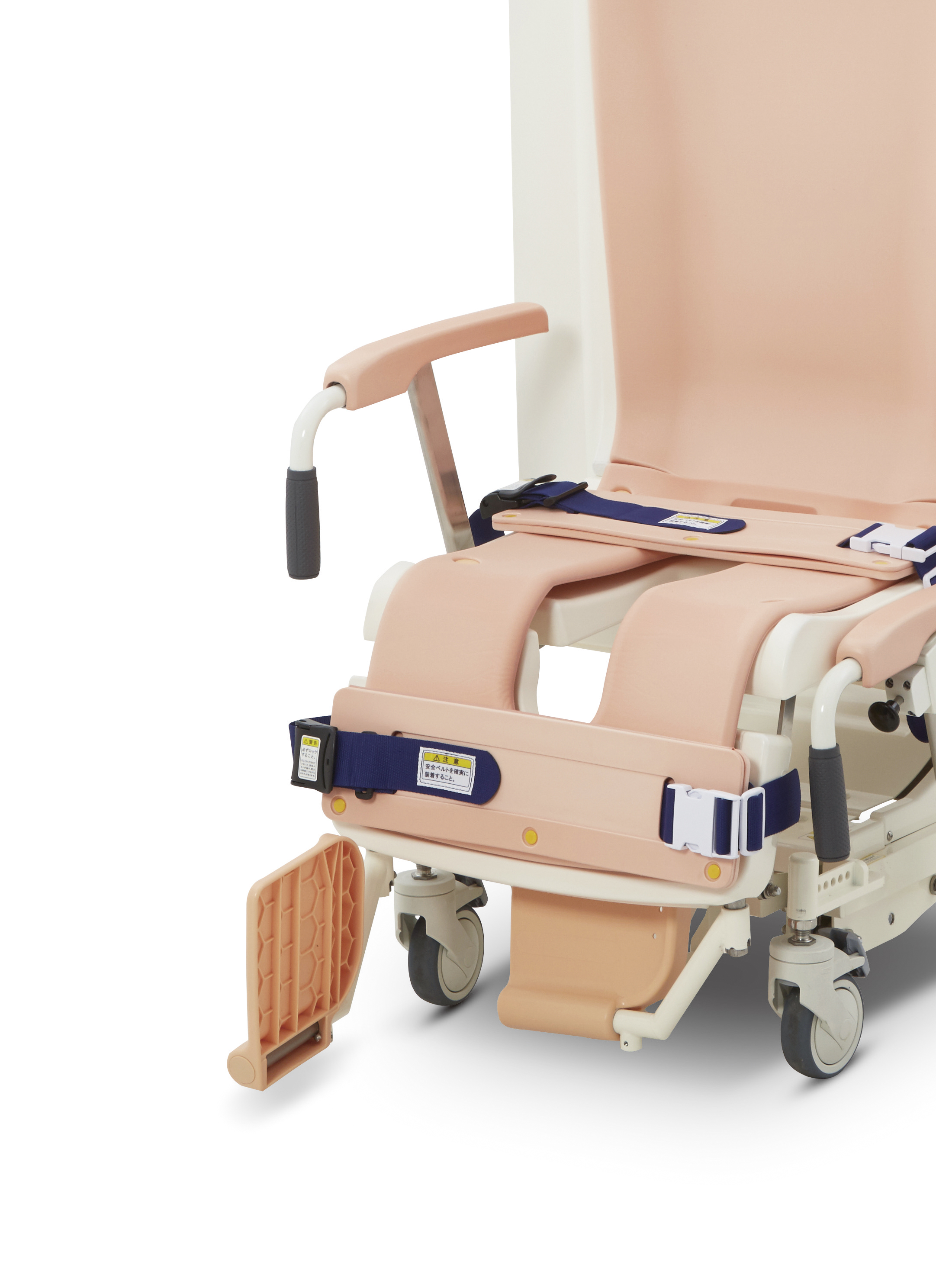

はね上げ式フットレストが収納式に
はね上げ式フットレストは収納可能。
そのため、移乗の際に足元の空間を最大限に活用できます。
また、車いすをシャワーチェアへぴったり横づけできます。
そのため、移乗の際に足元の空間を最大限に活用できます。
また、車いすをシャワーチェアへぴったり横づけできます。

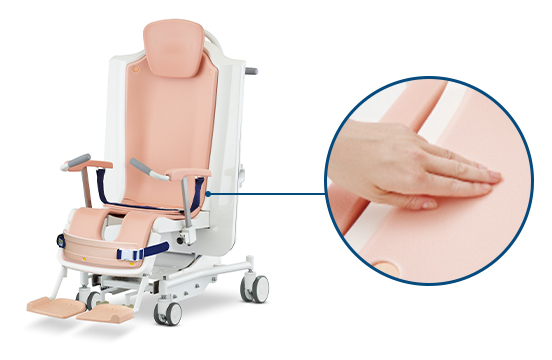

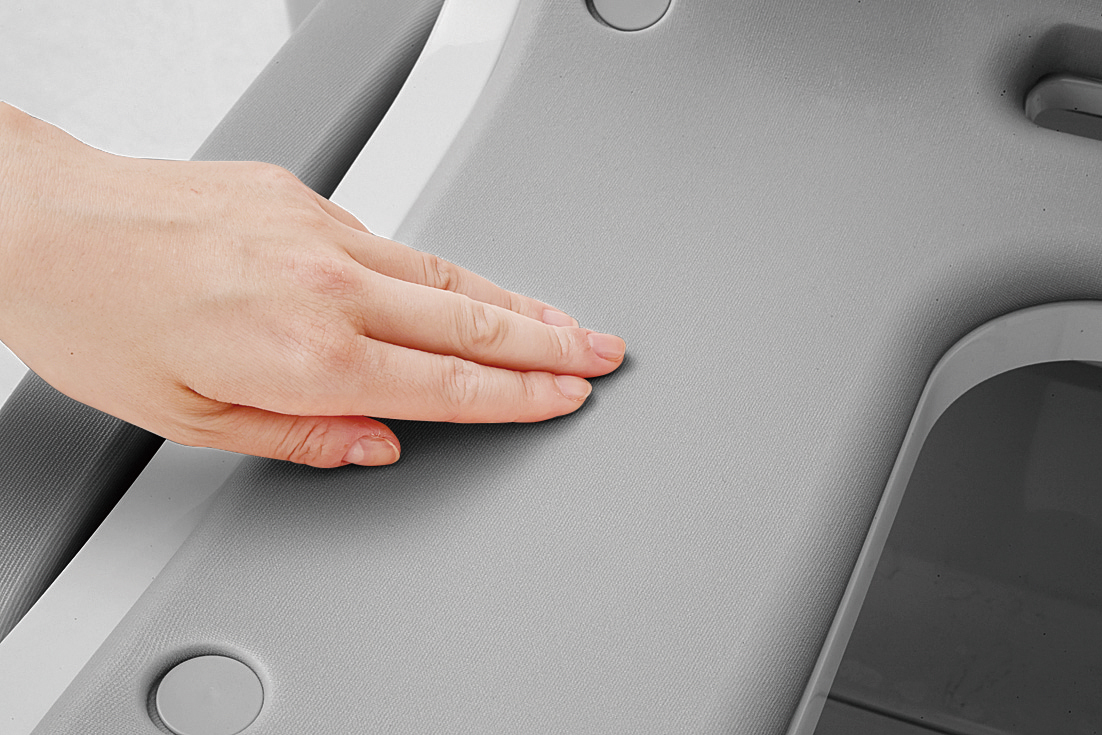

入浴される方に近いフォルム
入浴される方が直接触れる部分はマット形状を人体の3次元の形に
合わせることで、クッション性・ホールド性・フィット感を
向上させています。
合わせることで、クッション性・ホールド性・フィット感を
向上させています。
施設の規模やニーズに合わせて選べる「新湯タイプ」と「ろ過タイプ」
新湯タイプ（A88F）
毎回新しいお湯で入浴可能
小規模施設に最適な「新湯タイプ」
毎回新しいお湯で入浴可能
小規模施設に最適な「新湯タイプ」
ろ過タイプ（A88FS）
入浴後のお湯を殺菌・ろ過して再利用
大規模施設に最適な「ろ過タイプ」
入浴後のお湯を殺菌・ろ過して再利用
大規模施設に最適な「ろ過タイプ」

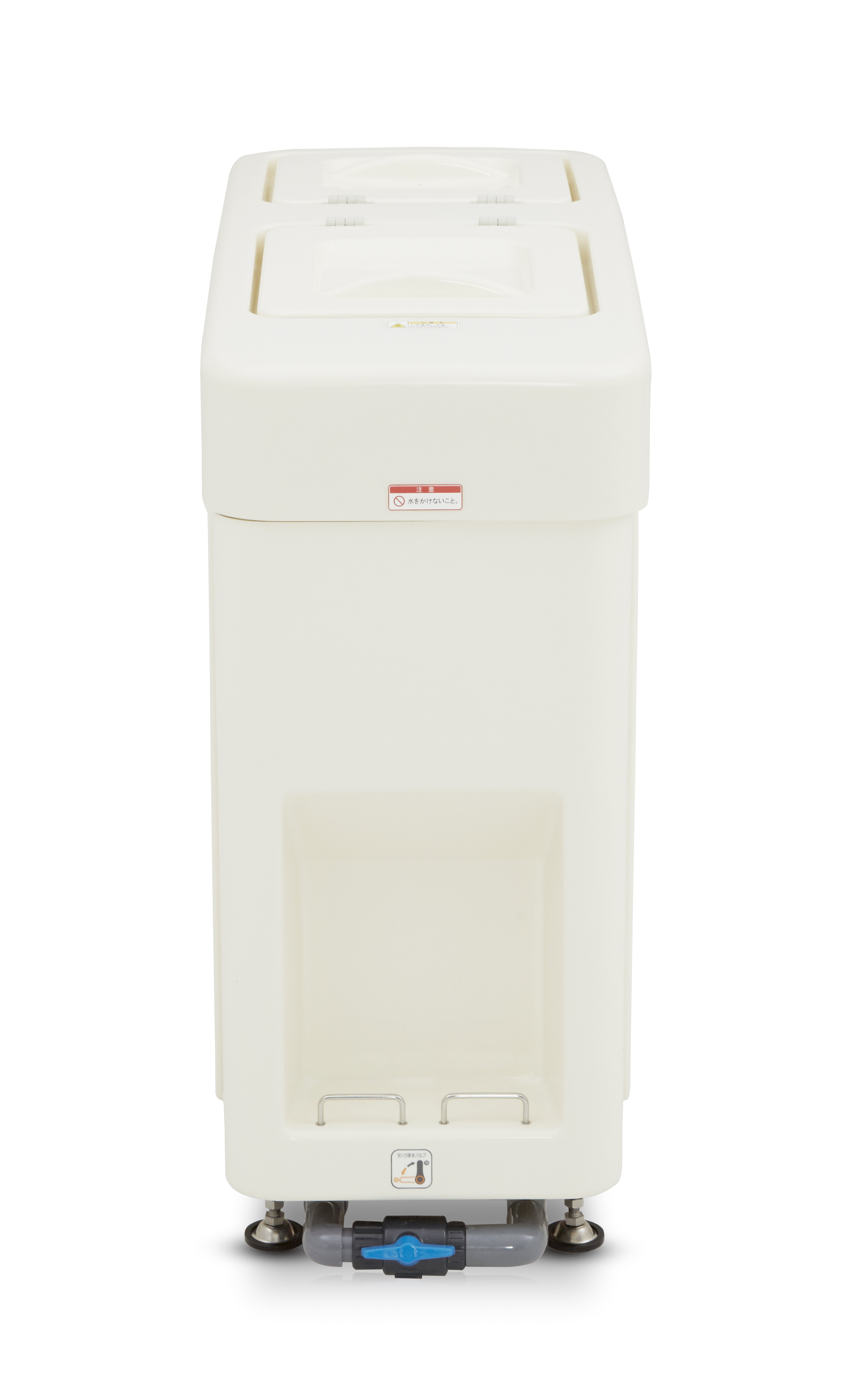

タンク（新湯タイプ）

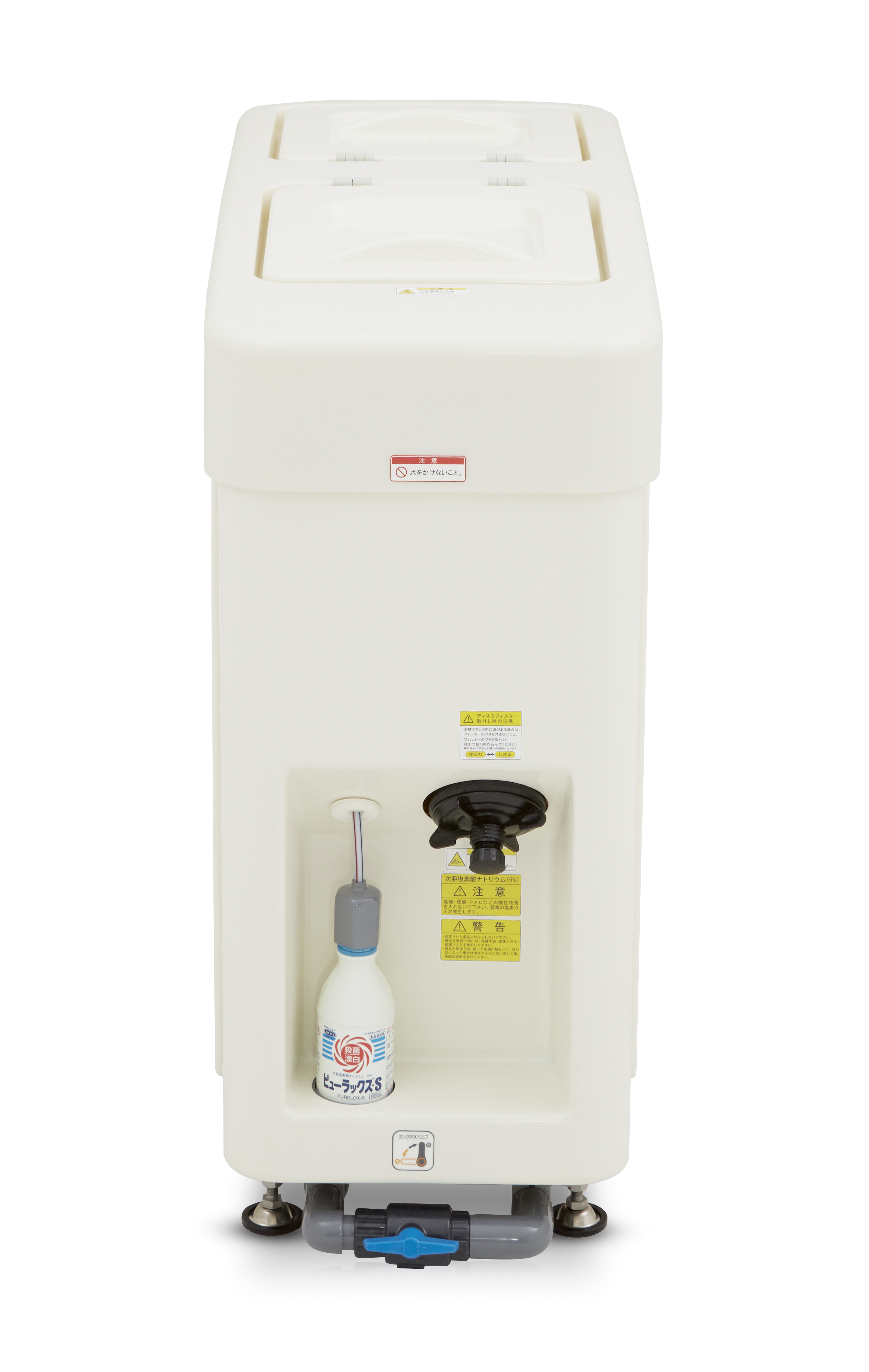

タンク（ろ過タイプ）
細部までこだわった衛生管理

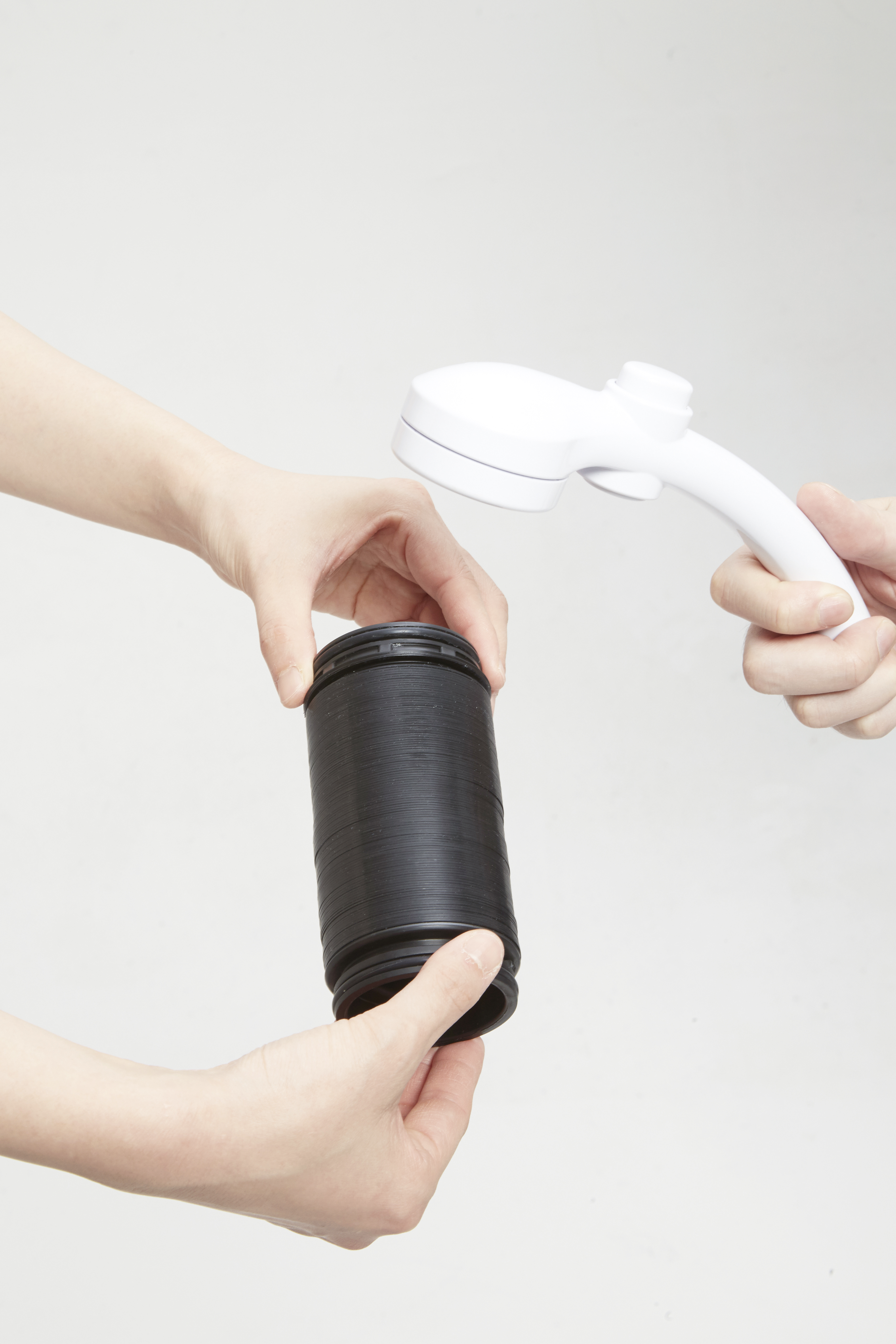

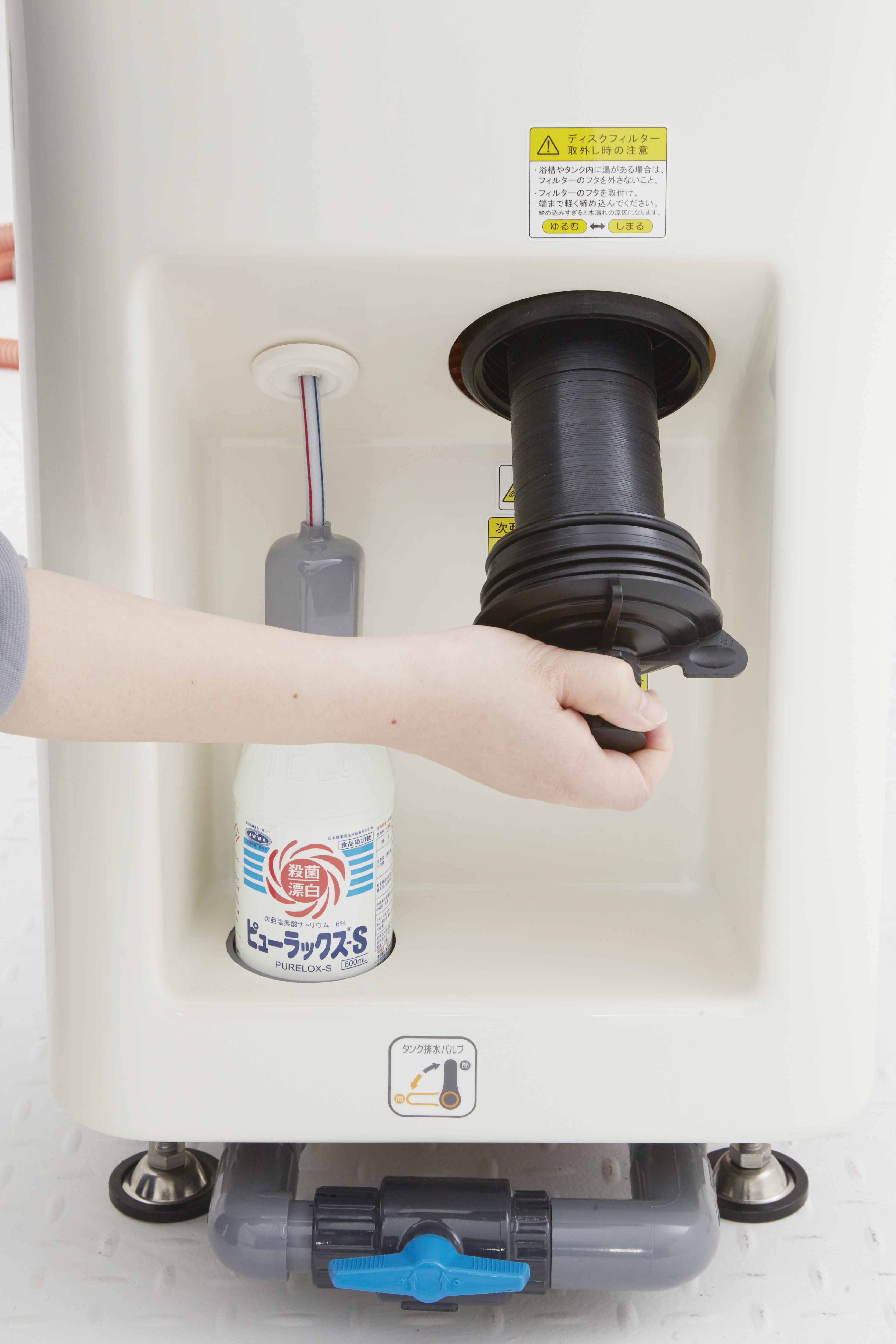

簡単に取り外せる高性能ろ過フィルター
ディスク形状のろ過フィルターは、立体的に汚れを除去。
工具を使わずに簡単に取り外せるため、洗浄にかかる時間を
減らすことができます。
工具を使わずに簡単に取り外せるため、洗浄にかかる時間を
減らすことができます。

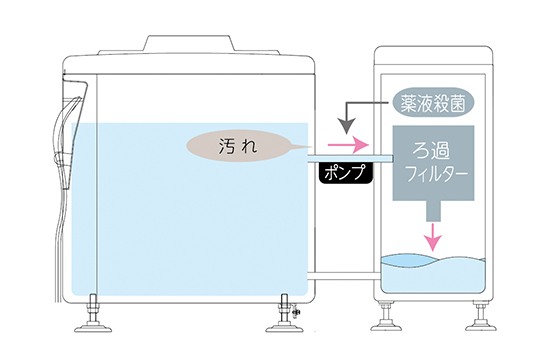

全量ろ過殺菌システム
1人入浴が終わるたびに浴槽の湯は貯湯タンクに戻ります。
その際に、配管内に注入された薬液と混ざり、ディスクフィルターを
通過することでろ過殺菌されます。
その際に、配管内に注入された薬液と混ざり、ディスクフィルターを
通過することでろ過殺菌されます。
2種類の配管洗浄機能
- お手入れしにくい配管内の雑菌には、「除菌」プログラム
- ヌメリ・汚れには「洗浄」プログラム
専用洗浄剤「ファインピュア」
お手入れが難しかった部分や付着した汚れに有効成分が浸透し、剥離させて除去します。
お手入れが難しかった部分や付着した汚れに有効成分が浸透し、剥離させて除去します。
製品仕様
シャトルフィット（新湯）A88F
■浴槽本体（ 新湯タイプ）
| 外形寸法 | 1690（L）×850（W）×1000（H）mm（縁高：約930mm） |
| 浴槽内寸法 | 1410（L）×600（W）×550（D）mm |
| 質量 | 約145kg |
| 電源 | 単相100V 15A（ 一次側設備） |
| 消費電力 | 500W（50Hz）／770W（60Hz） |
| 電源入力 | 0.77KVA（50/60Hz） |
| 材質 | 浴槽：FRP フレーム：ステンレススチール |
| 給湯・給水 | 20A 各1本（ 一次側設備） |
| 浴槽容量 | 約305L（実使用量 約210L） |
| 入／出浴時間 | 入浴時間：約105秒(50Hz)/約90秒(60Hz) 出浴時間：約105秒 |
| 付属品 | Tグリップ六角レンチ |
| 機能性能 | 温度管理システム、電動扉ロック機能、停電時扉解除機能、非常時扉解除機能、適正水位自動停止機能、デジタル温度表示（タンク・貯湯・シャワー・たし湯・おふろ）、入浴時間表示、貯湯タンク自動給湯機能、音声ガイド、ハンドシャワー1基、気泡発生装置、漏電ブレーカー内蔵、予備排水栓（プッシュボタン式）、オーバーフロー（固定式）、情報表示画面、言語選択機能（日本語・英語・中国語） |
■タンク（ 新湯タイプ）
| 外形寸法 | 1000（L）×440（W）×960（H）mm |
| 質量 | 約38kg |
| 材質 | タンク本体：ポリエチレン フレーム：ステンレススチール |
| 貯湯量 | 約230L |
| 機能・性能 | タンク排水バルブ |
シャトル（ろ過）A88FS
■浴槽本体（ろ過タイプ）
| 外形寸法 | 1690（L）×850（W）×1000（H）mm（縁高：約930mm） |
| 浴槽内寸法 | 1410（L）×600（W）×550（D）mm |
| 質量 | 約150kg |
| 電源 | 単相100V 15A（ 一次側設備） |
| 消費電力 | 500W（50Hz）／760W（60Hz） |
| 電源入力 | 0.76KVA（50/60Hz） |
| 材質 | 浴槽：FRP フレーム：ステンレススチール |
| 給湯・給水 | 20A 各1本（ 一次側設備） |
| 浴槽容量 | 約305L（実使用量 約210L） |
| 入／出浴時間 | 入浴時間：約110秒(50Hz)/約90秒(60Hz） 出浴時間：約130秒(50Hz)/約115秒(60Hz) |
| 殺菌装置 | 内蔵（次亜塩素酸ナトリウム注入式） |
| 付属品 | Tグリップ六角レンチ、目皿取外板 |
| 機能性能 | 温度管理システム、電動扉ロック機能、停電時扉解除機能、非常時扉解除機能、適正水位自動停止機能、デジタル温度表示（タンク・貯湯・シャワー・たし湯・おふろ）、入浴時間表示、貯湯タンク自動給湯機能、音声ガイド、ハンドシャワー1基、気泡発生装置、漏電ブレーカー内蔵、予備排水栓（プッシュボタン式）、オーバーフロー（固定式）、失禁時湯入替機能、配管除菌機能、配管洗浄機能、薬液濃度調整機能、情報表示画面、言語選択機能（日本語・英語・中国語） |
■タンク（ろ過タイプ）
| 外形寸法 | 1000（L）×440（W）×960（H）mm |
| 質量 | 約40kg |
| 材質 | PE（ポリエチレン） |
| 貯湯量 | 約230L |
| ろ過装置 | 内蔵（フィルター式全量ろ過） |
| フィルター | ディスクエレメント式（取外し清掃可能） |
| ろ過粒度 | 100μm（ミクロン） |
| 機能・性能 | タンク排水バルブ |

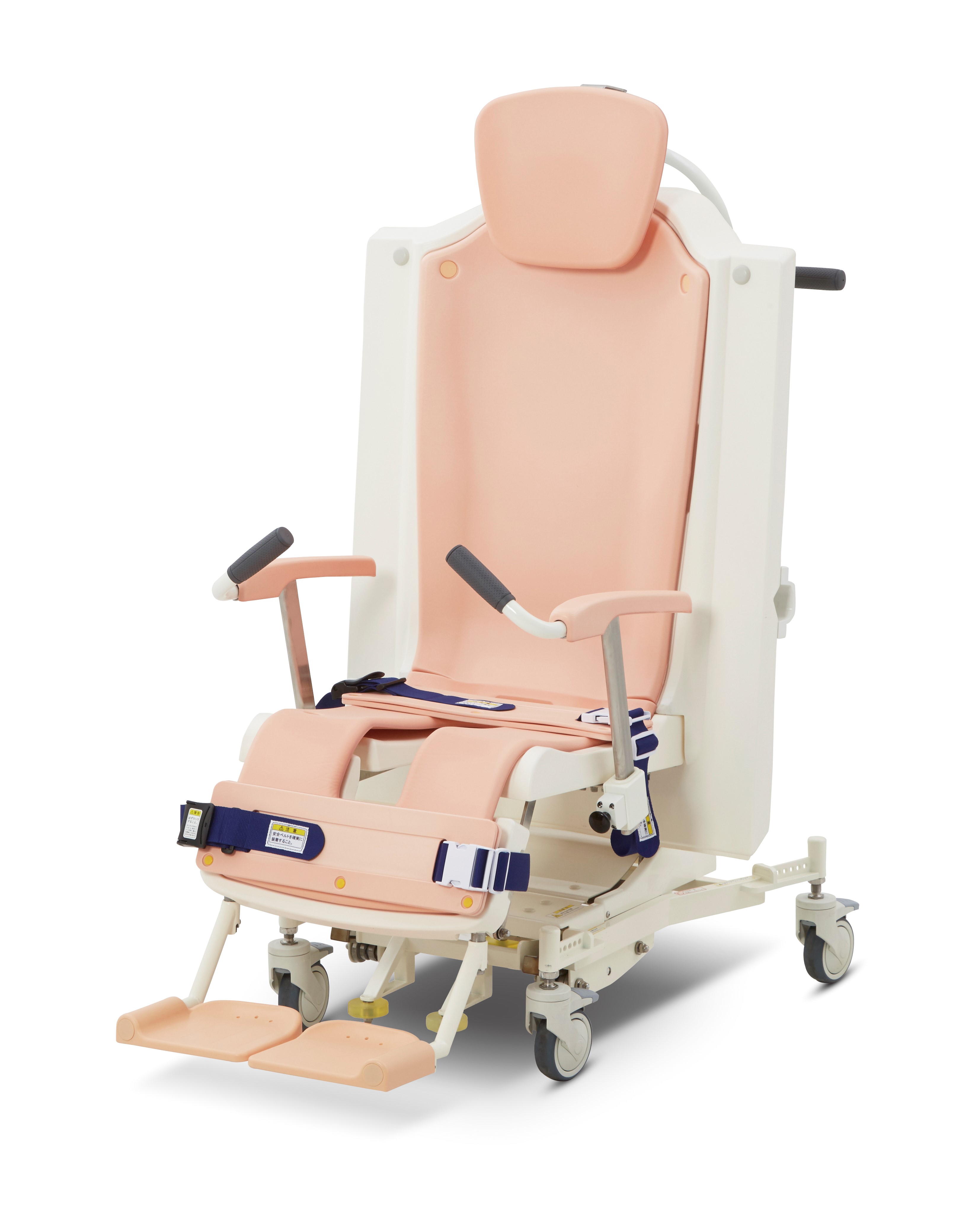

シャワーチェア A88F-SC
| 外形寸法 | 1144（L）×685（W）×1215（H）mm（搬送モード） |
| 質量 | 約49kg |
| シート高 | 約430mm（88゜時） |
| シート幅 | 座幅 約400×座部奥行 約420mm |
| 材質 | 座部：PP フレーム：ステンレススチール マット：ポリエチレンフォーム |
| チルト角度 | 水平より 88゜（垂直より前傾 2゜）95°、120° |
| キャスター | 単輪ストッパー付（φ100mm） |
| 機能・性能 | 安全ベルト、ベルトパッド、スライド式調整枕、U字座部、旋回ハネ上げフットレスト、収納式安全手すり（回転グリップ･アームレスト付） |
■主な消耗品
- 殺菌薬液：ピューラックス-S（0.6L）〈A88FSのみ〉
- 配管洗浄剤：ファインピュア〈A88FSのみ〉
- 水質検査試験紙：日産アクアチェック３〈A88FSのみ〉
- シャワーチェア：マットセット・枕・腰用安全ベルト・脚用安全ベルト
